Полифениленсульфид | PPS базовый тип ZX-530

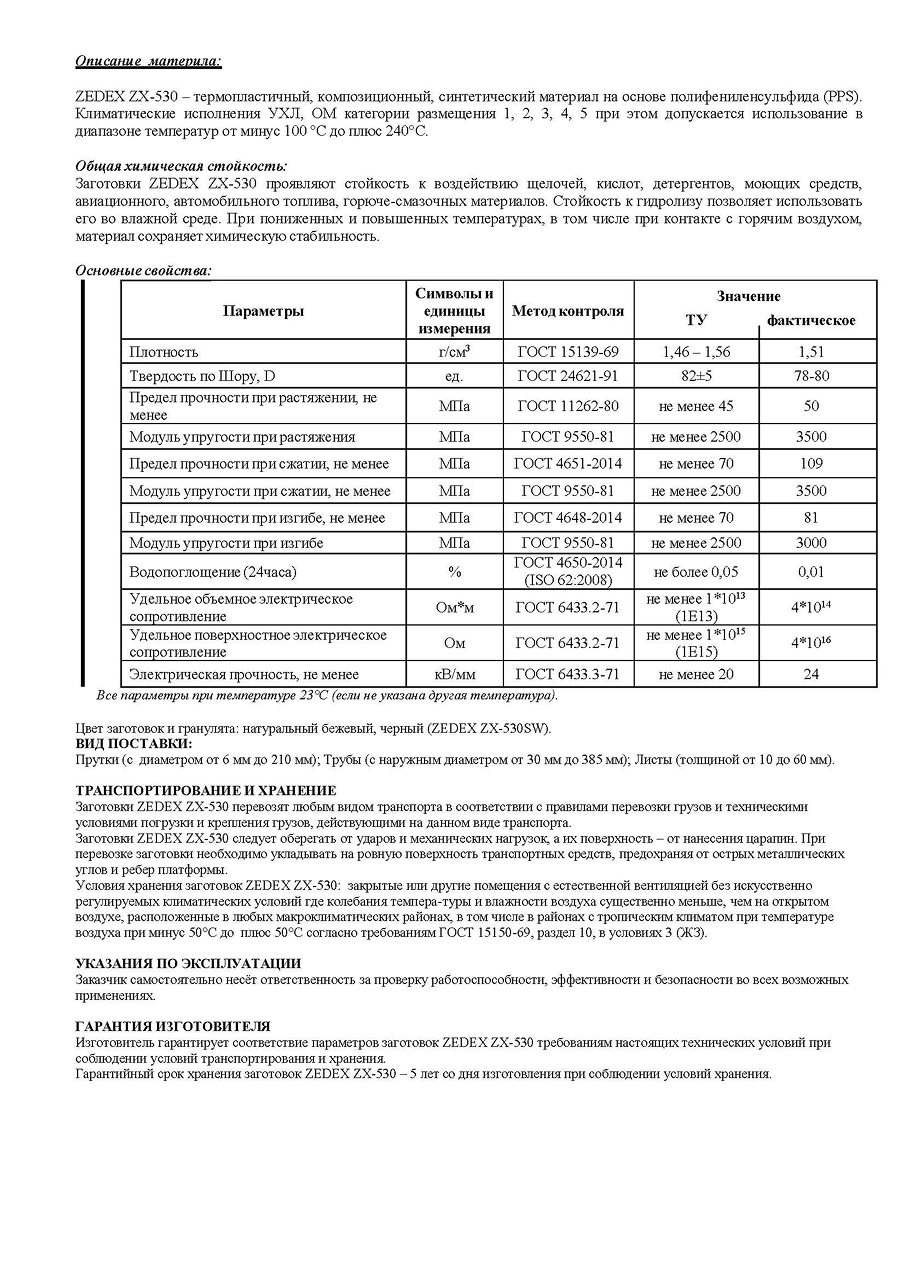

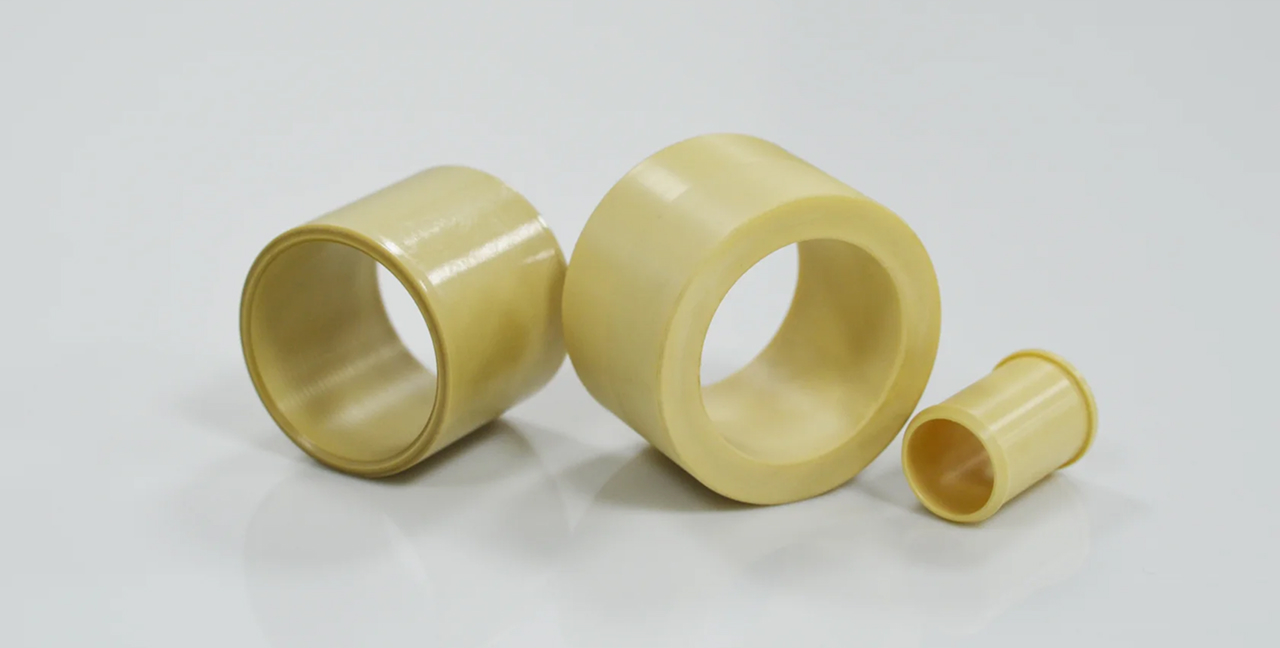

ZEDEX-530 (ZX-530) - термопластичный композиционный синтетический материал на основе полифениленсульфида (PPS, ПФС).
Материал ZX-530 предназначен, чтобы проводить работы в условиях достаточно агрессивных сред,не подвергается воздействию множества химических веществ и может заменить в узлах скольжения керамику и фторопласт, превосходя их значительно по характеристикам. Применение материала достаточно эффективно там, где подшипники скольжения из фторопласта или бронзы недолго могут выносить нагрузку.
Зачастую полимер ZX-530 используется в окрасочных камерах - в их деталях скольжения, насосов, линий гальванопокрытий, в оборудовании нефтегазовой и химической промышленности.

Свойства

• Высокая износостойкость.
• Довольно низкий коэффициент трения (от 0,07).
• Высокая химическая стойкость.
• Легко поддается обработке резанием и сварке. Хорошо обрабатывается.
• Физиологически безвреден. Пригоден для контакта с пищевыми продуктами.
• Высокая точность при изготовлении деталей.
• Устойчив к гидролизу.

Характеристики

• Рабочая температура: -100°C до +240°C (+260°C).
• Максимальный предел прочности (p): 25 (74) МПа.
• Скорость скольжения (v): max. 300 м/мин.
• Уровень усталости (S) при 20°C и 1 млн циклов изменений нагрузки 1 Hz = 40 МПа.
• Устойчивость к ультра-фиолетовому излучению. Гамма-излучение: до 1000 кэВ.
• Водопоглощение max. 0,01% до +140°C устойчив.
• Горение - кислородный индекс (LOI): 47%, разряд V-0 (UL94). Противопожарный.

Преимущества

Прочность ZX-530 на сжатие при +200°С в 16 раз выше, а износостойкость в 300 раз больше, чем у стандартного PTFE (политетрафторэтилен, тефлон, фторопласт-4).

Преимущества ZX-530 перед PTFE (фторопластом) и его модификациям (Ф4К20 и др.):

• Механическая высокая прочность при градации температуры до 250° Цельсия.
• Больший предел ползучести в процессе сжимающей нагрузки.
• Износостойкость при трибологическом использовании выше.
• Во время работы всухую - допустимое pv-значение выше.
• Наилучшее обеспечение конкретно заданной точности и меньший коэффициент теплового расширения.
• Минимальные затраты при изготовлении из ZX-530 деталей посредством литья способом сварки или под давлением.

Преимущества полимеров ZX-530 перед керамикой:

• Прочность на разрыв и ударная прочность - больше;
• ZX-530, в сравнение с керамикой, не чувствителен при механической нагрузке к кромочному давлению.
• Большая устойчивость к химикалиям.
• Намного легче поддается обработке и монтированию;
• Большой размерный и ассортиментный ряд заготовок.
• Базовые детали из ZX-530 намного экономичнее, чем из керамики или PTFE
